MÔ HÌNH HỘP SỐ TỰ ĐỘNG CẮT BỔ

– Mô hình bao gồm:

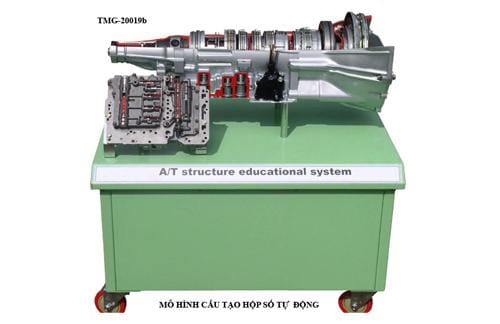

Mô hình hộp số tự động Camry A140E được cắt bổ 1/4 vỏ, cho thấy vị trí, cấu tạo của các bộ phận bên trong hộp số.
Hệ thống truyền động: bao gồm mô-tơ điện, pu-li, đai truyền dùng để dẫn động bộ biến mô hộp số.
Bảng điều khiển: bao gồm bộ vi xử lý, các công tắc, đồng hồ, đèn báo dùng để điều khiển và hiển thị các thông tin, trạng thái hoạt động của hộp số.
Tất cả được lắp trên một khung sắt có bánh xe đẩy, gọn và cơ động.
Kích thước: D500 x R800 x C1600 (mm).
Khối lượng: ~125 kg
Hộp số có 4 số tiến, 01 số lùi.
Hộp số có 4 số tiến, 01 số lùi.
Motor điện (VS): 3 pha, 380 V, 1HP, n= 1450 v/p.
Nguồn điện 220V qua biến áp cấp nguồn 12V cho hệ thống điện tử điều khiển hộp số, cấp nguồn 24V cho bộ van phân phối khí nén.
Áp suất khí nén: 3 – 7 kg/cm2.
