Mô hình được sản xuất theo tiêu chuẩn quản lý chất lượng ISO 9001:2015 và tiêu chuẩn quản lý môi trường ISO 14001:2015

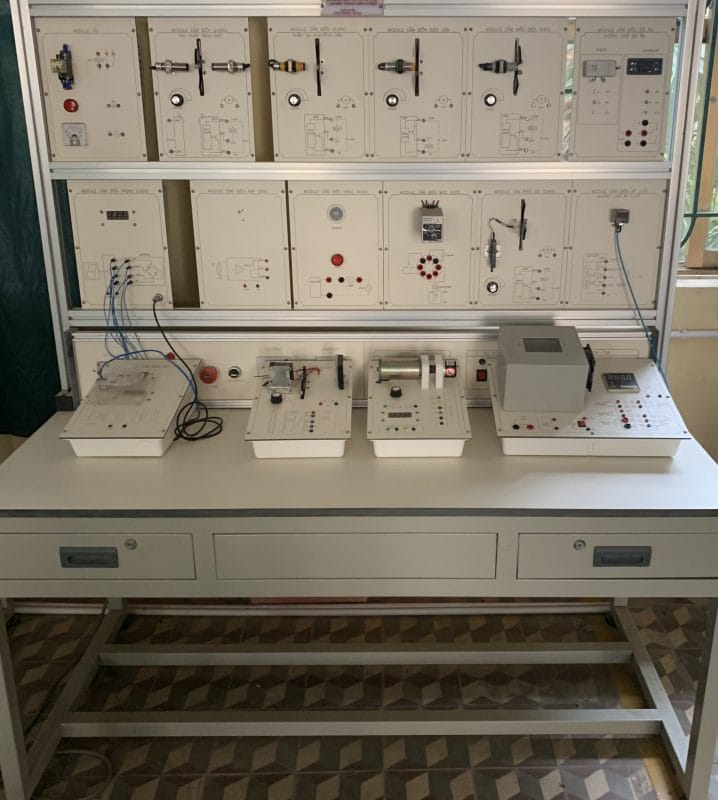

– Khung mô hình thực hành
+ Khung bàn kích thước (DxRxC): 1200 x 600 x 750 mm
+ Khung hai tầng tiêu chuẩn giá module làm bằng nhôm giúp chống trầy xước, kết cấu chuyên dụng lắp ghép, kích thước: 1200 x 900 mm
(dài x cao)
+ Mặt bàn làm bằng Compact dày 18mm
– Quy cách hộp nhựa các module:
+ Hộp loại 1: Kích thước phủ bì: 300 x 140 x 131 mm, kích thước đáy: 90 x 240 mm. Đáy có khe tản nhiệt.
+ Hộp loại 2: Kích thước phủ bì: 300 x 267 x 131 mm, kích thước đáy: 212 x 235 mm. Đáy có khe tản nhiệt.
+ Hộp loại 3: Kích thước phủ bì: 300 x 403 x 120 mm, kích thước đáy: 340 x 223 mm. Đáy có khe tản nhiệt.
Các thiết bị chính:
- Hộp nguồn thực hành
– 01 Mặt panel
– 01 CB 3 pha 32A
– 01 công tắc nguồn 1 pha
– 01 Switch ON/OFF
– 01 nút nhấn khẩn
– 01 nguồn 24 VDC
– 04 Cầu chì bảo vệ
– 04 Đèn báo nguồn
– 02 ổ cắm 01 pha
- Cảm biến lưu lượng
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến lưu lương
+ Điện áp hoạt động: 3.5 – 12VDC
+ Dòng điện tiêu thụ: 15mA
+ Nhiệt độ hoạt động: <80 độ C
+ Áp suất tối đa: 1.75Mpa
+ Lưu lượng: 0.3 – 6 L/1 phút
– 01 Bộ chuyển đổi tín hiệu cảm biến
– 01 Bộ màn hình hiển thị lưu lượng
- Cảm biến siêu âm đo mức
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến siêu âm
+ Điện áp hoạt động: 3-5.5VDC.
+ Công suất: <40mW
+ Tần số cảm biến: 40KHz
+ Khoảng cách: 20cm-600cm.
+ Độ chính xác: <2mm.
+ Góc đo: 75 độ.
+ Nhiệt độ làm việc -20°C – 70°C.
– 01 Bộ chuyên đổi tín hiệu cảm biến
– 01 Bộ hiển thị mức
- Cảm biến áp suất
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 xylanh mô phỏng áp suất
– 01 Cảm biến áp suất
+ Range:-101,3 đến 100,0kPa
+ Nguồn vào: 12-24 VDC,
+ Ngõ ra PNP
- Cảm biến nhiệt trở, cặp nhiệt
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Bộ khống chế nhiệt độ 400 độ REX-C100 + SSR 40DA
+ Điện áp làm việc: 220 V
+ Đầu ra cảnh báo: đạt đến giới hạn trên của độ lệch báo động (giới hạn dưới có thể điều chỉnh, độ lệch cảnh báo giới hạn trên)
+ Đầu ra chính:
+ Dải nhiệt độ điều khiển trạng thái rắn (SSR): 0-400 độ C
+ Kích thước: 48*48*110 mm
+ Kích thước lỗ: 45*45 mm
+ Chức năng chính: kiểm soát nhiệt độ
+ Tần số nhiệt độ: 50-60 HZ
– 01 Cảm biến nhiệt độ DS18B20
+ Nguồn: 3 – 5.5V
+ Dải đo nhiệt độ: -55 đến 125 độ C (-67 đến 257 độ F)
+ Sai số: +- 0.5 độ C khi đo ở dải -10 – 85 độ C
+ Chuẩn giao tiếp: 1-Wire (1 dây).
– 01 Cảm biến nhiệt Thermocouple MAX6675 K-type
+ IC chính: MAX6675
+ Hoạt động với Thermocouple loại K
+ Điện áp hoạt động 3.0 ~ 5.5VDC
+ Nhiệt độ làm việc của module: -20 đến 85 độ C
- Module đào tạo cảm biến quang (thu phát)
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– Module thu tín hiệu cảm biến quang
+ Điện áp làm việc: 10 – 30VDC
+ Khoảng cách phát hiện: 15m.
+ Loại ánh sáng: Hồng ngoại.
+ Loại tín hiệu Đầu ra: PNP.
+ Chế độ hoạt động: Light-ON hoặc Dark-ON lựa chọn bằng cách đấu nối
+ Đèn báo trạng thái: Led (cam và xanh).
– Module phát tín hiệu cảm biến quang
+ Điện áp làm việc: 10 – 30VDC
+ Khoảng cách lam việc: 15m.
- Cảm biến quang trở
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến quang trở
+ Quang Trở CDS 5mm
+ Max.Voltage 250 VDC,
+ Max. Power: 200mW
+ Giá trị đỉnh Spectrum: 540 nm
+ Kháng ánh sáng (10Lux): 10 ~ 20 (KΩ)
+ Kháng Dark: 2 (MΩ)
+ Nhiệt độ môi trường: -30 ~ +70 o C
- Cảm biến từ
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến từ
+ Điện áp 12-24vdc
+ Hình dạng cảm biến vuông 3 dây
+ Kích thước cảm biến 17 mm
+ Khoảng cách phát hiện 5 mmm
+ Ngõ ra NPN
- Cảm biến tiệm cân điện dung
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến điện dung
+ Đầu ra NPN
+ Nguồn nuôi 24Vdc
- Cảm biến khói
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Đầu báo khói 24V CM-WT32L
- Cảm biến hồng ngoại
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến hồng ngoại
+ Điện áp: 110 ~ 220V AC – 50/60 hz
+ Công suất tải: 2000 W (sợi đốt)
+ Huỳnh quang 300W
+ Cuộn dây 300W
+ Góc cảm ứng: Góc đứng 360 độ, góc ngang 120 độ – Gắn trần
+ Khoảng cách cảm ứng: 2 ~ 16m (tùy chỉnh)
+ Thời gian trễ: 10 giây ~ 30 phút (tùy chỉnh)
+ Cảm ứng ánh sáng: <10 lux ~ 2000 lux chỉnh hoạt động ngày đêm hoặc chỉ ban đêm
+ IP bảo vệ: 54
+ Nhiệt độ làm việc: -20 đến + 40 độ C
- Cảm biến tiệm cận điện cảm
– 01 Mặt module làm bằng mica hoặc phíp
– 01 hộp nhựa
– 01 Cảm biến tiệm cận
+ Loại dây và nguồn: Loại DC 2 dây 12-24VDC
+ Đường kính cạnh phát hiện: M18
+ Khoảng cách phát hiện: 7mm
+ Cài đặt: Tấm chắn (lồi)
+ Khoảng cách phát hiện tiêu chuẩn: 20×20×1mm (sắt)
+ Ngõ ra điều khiển: Thường Đóng
+ Chất liệu: Đồng thau (mạ niken)
- Phụ kiện và tài liệu
– Dây jack cắm an toàn
– Tài liệu thực hành
