Mô hình được sản xuất, tích hợp năm 2024 theo tiêu chuẩn:
+ Tiêu chuẩn quản lý chất lượng TCVN ISO 9001:2015 về Sản xuất và kinh doanh Mô hình học cụ, Trang thiết bị phục vụ giáo dục và đào tạo nghề.
+ Hệ thống quản lý Môi trường TCVN 14001:2015 cho lĩnh vực Sản xuất lắp ráp và cung cấp mô hình học cụ, trang thiết bị phục vụ giáo dục và đào tạo nghề.
Nội dung thực hành:
– Khảo sát phần cứng và các nguyên lý hoạt động của mô hình.
– Tìm hiểu chung về tính năng của mô hình cho ứng dụng thực tế, tính năng từng chi tiết trên mô hình.
– Tìm hiểu tài liệu hướng dẫn thực hành.
– Thực hành đấu nối đi dây ống khí nén
– Thực hành đấu nối đi dây điện
– Thực hành điều khiển các van khí nén
– Thực hành điều khiển các xy lanh khí nén
– Thực hành kết hợp điều khiển xy lanh khí nén, van điện từ
Mô tả chung:
– Bộ thiết bị được thiết kế thành các module rời với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.
– Đế gá phần tử khí nén:
+ Đế gá được làm bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Đế gá được lắp lên bảng thực hành bằng cơ cấu ốc và con trượt
– Các module điện điều khiển:
+ Phần mặt module được làm bằng phíp, các đường chỉ dẫn sơ đồ đước khắc chìm đảm bảo thẩm mĩ
+ Phần hộp module được làm bằng nhựa ABS

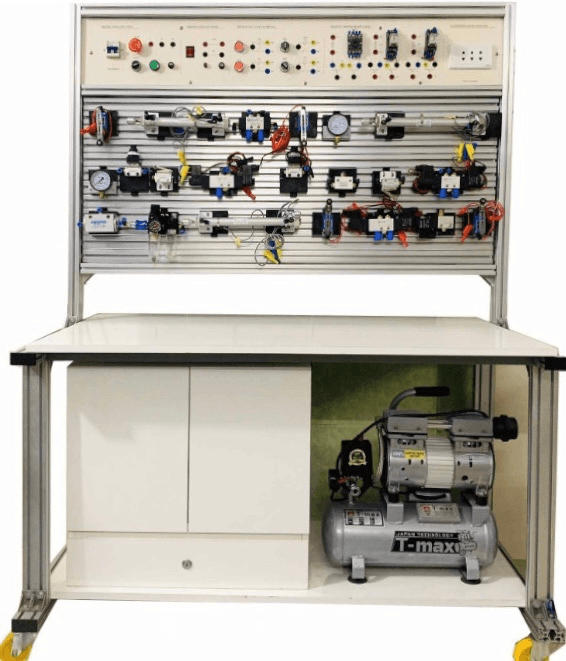

Mô hình bao gồm:
- Bàn thực hành
+ Bàn chuyên dụng cho thực hành điện khí nén 2 mặt
+ Kích thước khung bàn: 1400x600x1600mm; được lắp ghép bằng nhôm định hình
+ Mặt bàn kích thước 1400x600x18 mm, được làm bằng compact màu trắng, đảm bảo chắc chắn
+ Khung mô hình được gá lắp trên bánh xe thuận tiện di chuyển bao gồm: 2 bánh xe gắn phanh và 2 bánh xe xoay
+ Panel gá lắp thiết bị được ghép bằng nhôm định hình 60×30 mm gá lắp trực tiếp lên bàn thực hành, độ dày nhôm từ 1,4mm trở lên
- Lọc khí
– Bộ lọc khí được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ 01 bộ lọc tinh
+ 01 van tra dầu
+ 01 van điều chỉnh áp suất
+ 01 van khóa 2/2
+ Đầu nối dây: 4
- Bộ phân phối khí
– Bộ phân phối khí được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ 01 đế phân phôi khí
+ 04 van 1 chiều
+ Đầu nối dây: 4
- Bộ điều áp có đồng hồ hiển thị áp suất
– Bộ điều áp được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ 01 bộ điều áp
+ 01 đồng hồ đo áp xuất
+ Đầu nối dây: 4
- Xy lanh (2 loại xi lanh, 3 kép, 3 đơn))
– Xy lanh được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
– Xi lanh trục tròn
+ Kiểu 1 dòng
+ Số cửa cấp khí: 2
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
-Công tắc điện khí nén
+ Kiểu tiếp điểm lưỡi gà Gắn trên thân xilanh kép
+ Phát hiên bằng nam châm trong pittong
+ Điện áp làm việc 24V
- Xi lanh (3 kép + công tác hành trính khí nén 3/2)
– Xi lanh và công tác hành trình được đặt trên đế gá bằng thép mạ Niken đảm bảo bề mặt chống xước
– Xi lanh trục tròn
+ Kiểu 1 dòng
+ Số cửa cấp khí: 2
+ Áp suất max cho phép: 10bar
+ Đầu nối dây: 4
– Công tác hành trình khí nén 3/2
+ Kiểu con đội
+ Tác động trên hành trình của pittong
+ Đầu nối dây: 4
- Động cơ khí nén (1 cái)
– Động cơ khí nén được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Công suất: 1/8hp, tốc độ không tải 2000v/ph
- Van khóa tay
– Van khóa tay được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Số cửa vào: 1
+ Số cửa ra: 1
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van logic (3 van OR, 3 van AND)
+ Số cửa vào: 2
+ Số cửa ra: 1 Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van tiết lưu
– Van tiết lưu được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Điều chỉnh lưu lượng khí
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van khí 5/3 điều khiển điện (3 cái)
– Van khí 5/3 điều khiển điện được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Số cửa: 5
+ Số vị trí: 3
+ Tác động: bằng nam châm điện 2 bên
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van khí 5/3 điều khiển khí nén (3 cái)
– Van khí 5/3 điều khiển khí nén được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Số cửa: 5
+ Số vị trí: 3
+ Tác động: bằng khí nén 2 bên
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van khí 5/2 điều khiển điện (3 cái)
– Van khí 5/2 điều khiển điện được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Số cửa: 5
+ Số vị trí: 2
+ Tác động: bằng nam châm điện 1 bên
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van khí 5/2 điều khiển khí nén (3 cái)
– Van khí 5/2 điều khiển khí nén được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Số cửa: 5
+ Số vị trí: 2
+ Tác động: bằng nam châm điện 1 bên
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Van khí 3/2 điều khiển điện (6 cái)
– Van khí 3/2 điều khiển điện được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ Số cửa: 3
+ Số vị trí: 2 Tác động: bằng nam châm điện 1 bên
+ Áp suất khí max cho phép: 10bar
+ Đầu nối dây: 4
- Nút ấn (3 cái)
– Nút nhấn được gá lắp trên hộp nhự ABS
+Nút nhấn xanh phi 16
+Nút nhấn đỏ phi 16
+Nút dừng khẩn phi 16
- Công tắc hành trình điện (6 cái)
– Công tắc hành trình điện được đặt trên đế gá bằng thép mạ Niken đảm bảo bệ mặt chống xước
+ 5A-250Vac
+ 0,4A-115Vdc
+ 01NO
+ 01NC
- Hệ thống ống nối khí
+ Một cuộn ống nối khí dây 4
- Rơ le trung gian (2 bộ)
– Rơ le trung gian được gá lắp trên hộp nhự ABS
+ Mỗi module gồm 3 rơle trung gian loại 8 chân
- Rơ le thời gian
– Rơ le thời gian được gá lắp trên hộp nhự ABS
+ Tiếp điểm relay: 250V, 5A
+ Dải thời gian điều chỉnh được: 30s
+ Mỗi module gồm 3 rơle thời gian
- Bộ nguồn
– Bộ nguồn được gá lắp trên hộp nhự ABS
+ 01 ổ cắm nguồn 220V,
+ Công tắc nguồn 220V có đèn,
+ Cầu chì,
“+ Đèn nguồn 24V, đầu ra 24V chân cắm
an toàn”
- Phụ kiện thực hành và tài liệu
– Bộ phụ kiện thực hành
+ Cuộn ống khí nén phi 4mm
+ Dây giắc cắm điện an toàn 2mm
+ Dao cắt ống khí nén
– Bộ tài liệu thực hành
