Thiết bị mới 100%, sản xuất năm 2024 trở lại đây theo tiêu chuẩn quản lý chất lượng ISO 9001:2015
*Thiết bị bao gồm các phần sau:
– Khung mô hình thực hành
Khung bàn kích thước : 600 x 1200 x 750mm ± 5%
+ Khung hai tầng tiêu chuẩn giá module làm bằng nhôm giúp chống trầy xước, kết cấu chuyên dụng lắp ghép, kích thước: 1200 x 900mm
(dài x cao)
+ Mặt bàn làm bằng Compact dày 18mm
Hộp nguồn thực hành:
– Kích thước hộp: 1120x170x170 mm lắp ghép bằng nhôm định hình, phủ anode chống trầy xước, có ốp vách phía sau bằng tấm compact và có nắp ốp bằng tấm compact HPL
– Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề
– Mặt module khắc nét chỉ dẫn bằng CNC
Tính năng:

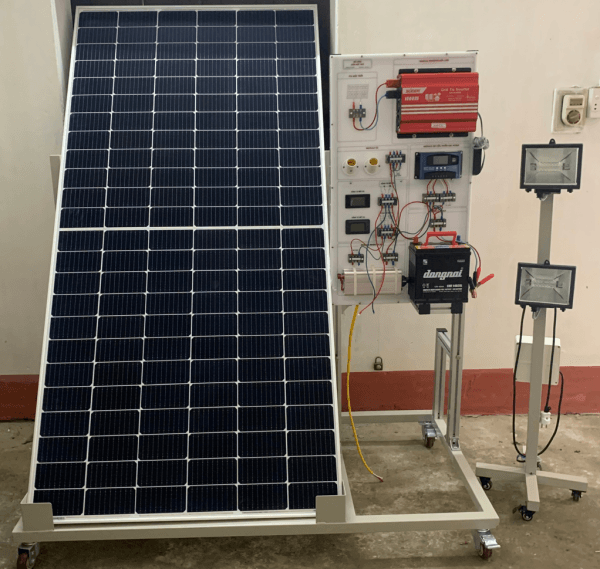

Đây là công cụ lý tưởng cho việc giới thiệu, tìm hiểu nguyên lý hoạt động, ứng dụng và lợi ích của điện mặt trời – Nguồn năng lượng sạch có thể cung cấp cả điện một chiều (DC) và xoay chiều (AC).
Chức năng hòa lưới giúp hệ thống có thể kết nối trực tiếp với lưới điện, cho phép sử dụng nguồn điện mặt trời linh hoạt hơn.
Thiết bị bao gồm
1. Hộp nguồn thực hành
– 01 Mặt panel
– 01 CB 3 pha 32A
– 01 công tắc nguồn 1 pha
– 01 Switch ON/OFF
– 01 nút nhấn khẩn
– 01 nguồn 24 VDC
– 04 Cầu chì bảo vệ
– 04 Đèn báo nguồn
– 02 ổ cắm 01 pha”
2. Pin mặt trời đơn tinh thể
Hiệu suất cao.
Tiết kiệm không gian.
Phù hợp với bộ hòa lưới”
3. Khung giá đỡ
Kiểu: Ốp mái.
Xà gồ đỡ pin bằng kim loại, hoặc hợp kim nhôm.
Kẹp pin: bulong, đinh, vít. ”
4. Vật tư dây, cáp dẫn điện
Dây dẫn AC.
Dây dẫn DC.
Ống ruột gà.”
5. Biến tần hòa lưới
01 bộ hòa lưới 1 pha”
6. Công tơ 1 pha điện tử
– Mặt module khắc nét chỉ dẫn bằng CNC
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC ”
7. Module đào tạo nghịch lưu không hòa lưới
1 bộ nghịch lưu ko hoà lưới mô phỏng sin
8. Module đào tạo acquy
– Mục đích sử dụng: Ắc quy để cấp nguồn dự phòng với điện áp 12VDC, lưu lượng 12Ah
– Đặc tính kĩ thuật:
+ Điện áp: 12V
+ Dung lượng: 60AH-100AH
9. Module đào tạo sạc acquy
– 1 bộ điều khiển sạc nâng lượng mặt trời PWM
10. Aptomat 1 pha
– Bảo vệ ngắn mạch 1 pha
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
01 mặt phíp module hoặc mica
01 hộp nhựa
01 aptomat 1 pha 10A
13. Module đồng hồ đo volt AC và Ampe AC
– Mặt module khắc nét chỉ dẫn bằng CNC
– Kiểu hộp module: hộp nhựa
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Danh mục thiết bị
01 mặt phíp module hoặc mica
01 hộp nhựa
01 đồng hồ ampe xoay chiều
01 đồng hồ Von xoay chiều
14. Module tải (tải bóng đèn)
Sử dụng loại đèn sợi đốt 60W
Điện áp cấp 200-240VAC
Thiết bị có trên module
01 hộp nhựa
01 mặt phíp module hoặc mica
01 bộ đèn sợi đốt
01 bộ giắc cắm chống giật 4mm
15. Phụ kiện và tài liệu
– Dây jack cắm an toàn
– Tài liệu thực hành
– Tài liệu thực hành
