Các thiết bị trong bộ thực hành được sản xuất theo Hệ thống Quản lý Chất lượng ISO 9001:2015, Hệ thống Quản lý môi trường ISO 14001:2015
- Thông số chung
Điện áp làm việc: 220VAC/50Hz.
Các linh kiện thiết bị chính nhập khẩu, lắp ráp tại Việt Nam.
Khối điều khiển PLC: Cho phép điều khiển và vận hành trạm
Điều khiển khí bằng các van điện từ khí nén.
Dây điện điều khiển, dây khí được đi dây bố trí cách gọn gàng.

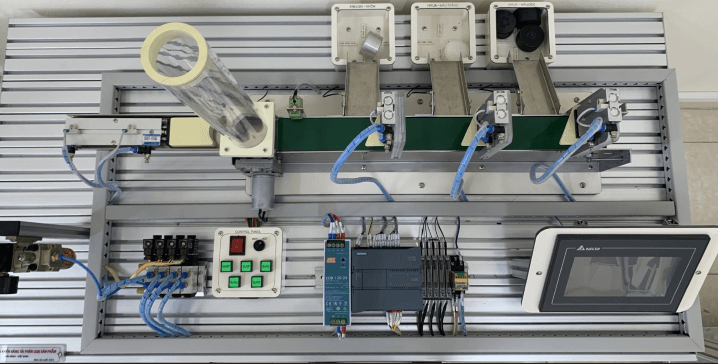

Các cụm trên mô hình được ghép cố định theo thứ tự, khi hoạt động robot sẽ lấy các chi tiết trên các cụm để lắp ráp thành sản phẩm hoàn chỉnh
- Thông số kỹ thuật chi tiết
- Cụm khung bàn
Kích thước: 1000 x 600 x 750mm (DxRxC)
Cửa 2 cánh, có khóa, thuận tiện cho việc đấu nối và quan sát
Khung bàn được lắp ráp từ các thanh nhôm định hình và các tấm CT3 sơn tĩnh điện.
Mặt bàn được ghép từ các thanh nhôm định hình dày 30mm có rãnh chữ T để dễ đàng gá lắp các cụm lên mặt bàn, anode bề mặt, đảm bảo độ bền và thẩm mỹ
Hệ khung bàn gá lên 04 cụm chân tăng và 4 bánh xe
- Cụm thiết bị khí nén
01 bộ lọc điều áp , cỡ lọc 5 µm, dải điều chỉnh từ 0 – 1Mpa, cơ cấu gá điều chỉnh được được độ nghiêng góc nhìn đồng hồ.
Bộ van khí 5/2, 1 cuộn hút, điện áp 24VDC, có kèm đèn báo
01 bộ phụ kiện đầu nối, xả giảm âm, đầu bịt
- Module thực hành PLC S7-1200
Mục đích sử dụng: Sử dụng để điều khiển hoạt động của trạm, thực tập lập trình với ứng dụng cụ thể; Cho phép điều khiển và vận hành trạm riêng rẽ và mỗi trạm được sử dụng một bộ PLC riêng.
Loại PLC S7 1200 1214c DC/DC/DC
Hãng sản xuất: Siemens
Nguồn cấp 24 VDC
Đầu vào số: 24 đầu
Đầu ra số: 16 đầu
Bộ đếm tốc độ cao: 06
Cổng truyền thông: 01 cổng Ethenet
- Cụm panel điều khiển
Chất liệu hộp: Nhựa ABS
Chất liệu mặt module: Được làm bằng phíp trắng dày 4mm, phủ nhựa ABS chuyên dụng cho thiết bị
Kiểu in hình chỉ dẫn: khắc chìm trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
Các thiết bị trên mặt panel:
Nút dừng khẩn phi 16mm
Chuyển mạch phi 16mm
Nút ấn phi 16 liền đèn 24V màu đỏ
Nút ấn phi 16 liền đèn 24V màu xanh
Đèn báo phi 16 màu xanh 24V
Đèn báo phi 16 màu đỏ 24V
- Cụm đèn tháp
Điện áp: 24VDC
Màu hiển thị: Đỏ, vàng, xanh
- Cụm cấp phôi
Số lượng phôi tối đa: 10 phôi
Xylanh cấp phôi: 01 cái
02 Van tiết lưu
Sử dụng xylanh tác động kép
Tích hợp cảm biến trên thân xilanh
Cảm biến sợi quang: 01 cái
Báo đế ở vị trí sẵn sàng
Nguồn cấp 12 – 24VDC
- Cụm phân loại
Cảm biến sợi quang phân biệt vật trắng đen
Cảm biến từ phân biệt vật phi kim và kim loại
Xylanh phân loại vật kim loai
Xylanh phân loại vật nhựa trắng
04 Van tiết lưu
Sử dụng xylanh tác động kép
Tích hợp cảm biến trên thân xilanh
Khay chứa vật nhựa trắng
Khay chứa vật nhựa đen
Khay chứa vật kim loại
- Cụm băng tải
Nguồn cấp: 24VDC.
Số lượng động cơ: 01 cái
Dây băng tải màu xanh pvc
Động cơ DC giản tốc
- Bộ máy nén khí
– Dung tích 30 lít
- Module máy tính lập trình
Máy tính dùng lập trình điều khiển robot
– Core i5 1135G7 2.4 Ghz up to 4.2Ghz-8Mb
– Ram 8G- DDR4
– Ổ cứng: 256SSD
– Intel® Iris® Xe Graphics
– Màn hình 15,6 Inch
- Tài liệu
– Tài liệu hướng dẫn thực hành
– Tài liệu hướng dẫn lập trình
