Thiết bị mới 100%, sản xuất năm 2024 trở lại đây theo ISO 9001:2015, ISO 14001:2015
*Thiết bị bao gồm các phần sau:
– Khung mô hình thực hành
Khung bàn kích thước 600 x 1200 x 750mm ± 5%
+ Khung hai tầng tiêu chuẩn giá module làm bằng nhôm giúp chống trầy xước, kết cấu chuyên dụng lắp ghép, kích thước: 1200 x 900mm
(dài x cao)
+ Mặt bàn làm bằng Compact dày 18mm
Hộp nguồn thực hành:
– Làm bằng tấm compact chuyên dụng cho mô hình dạy nghề
– Mặt module khắc nét chỉ dẫn bằng CNC
Tính năng:
Đây là công cụ lý tưởng cho việc giới thiệu, tìm hiểu nguyên lý hoạt động, ứng dụng và lợi ích của điện gió – Nguồn năng lượng sạch có thể cung cấp cả điện một chiều (DC) và xoay chiều (AC).
Chức năng hòa lưới giúp hệ thống có thể kết nối trực tiếp với lưới điện, cho phép sử dụng nguồn điện gió linh hoạt hơn.
Thiết bị bao gồm
1. Hộp nguồn thực hành
– 01 Mặt panel
– 01 CB 3 pha 32A
– 01 công tắc nguồn 1 pha
– 01 Switch ON/OFF
– 01 nút nhấn khẩn
– 01 nguồn 24 VDC
– 04 Cầu chì bảo vệ
– 04 Đèn báo nguồn
– 02 ổ cắm 01 pha”
2. Tuabin gió
Hiệu suất cao.
Tiết kiệm không gian.
Tổng công suất >= 250w
Điện áp đầu ra: 12/24 (V)”
3. Khung giá đỡ

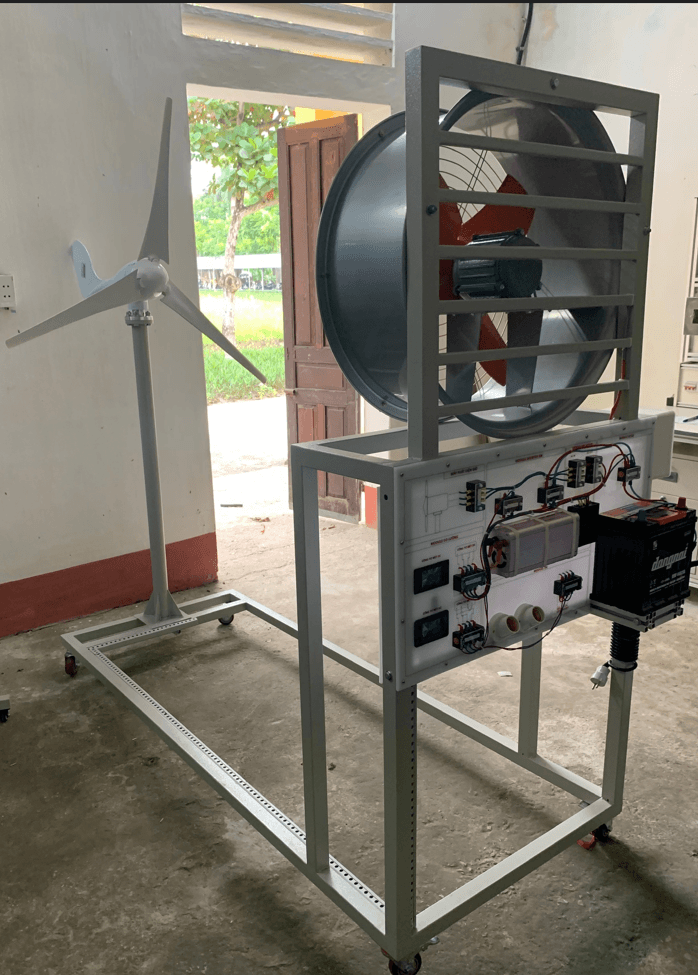

Tuabin gió được lắp đối diện quạt mô phỏng gió
Kẹp pin: bulong, đinh, vít.
4. Quạt mô phỏng gió
Nguyên lý hoạt động: Quạt hướng trục
Số cánh quạt: 4 cánh
Chất liệu: Kim loại sơn tĩnh điện
Nguồn điện áp: 220V, 380V
Công suất quạt phù hợp với tuabin gió”
5. Vật tư dây, cáp dẫn điện
Dây dẫn AC.
Dây dẫn DC.
Ống ruột gà.”
6. Công tơ 1 pha điện tử
– Mặt module khắc nét chỉ dẫn bằng CNC
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Danh mục thiết bị”
- Module đào tạo nghịch lưu không hòa lưới
– Mục đích sử dụng: Chuyển đổi điện áp DC sang AC 220V
– Công suất: 500W
– Điện áp đầu vào: 24VDC
– Điện áp đầu ra: 220VAC ±10%
– Tần số đầu ra: 50Hz ±5%
- Module đào tạo acquy
– Mục đích sử dụng: Ắc quy để cấp nguồn dự phòng với điện áp, dung lượng phù hợp đầu vào inverter
– Đặc tính kĩ thuật:
+ Điện áp: 12V
+ Dung lượng: >60Ah
- Module đào tạo sạc acquy
– Hệ thống điện áp: 12V / 24V nhận điện áp tự động
– Dòng danh định Max: 30A
– Dòng tải ra Max: 30A
- Aptomat 1 pha
– Bảo vệ ngắn mạch 1 pha
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
01 mặt phíp module hoặc mica
01 hộp nhựa
01 aptomat 1 pha 10A
- Module cầu chì bảo vệ
– Mặt module khắc nét chỉ dẫn bằng CNC
– Kiểu hộp module: tôn sơn tĩnh điện
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Danh mục thiết bị
01 mặt phíp module hoặc mica
01 hộp nhựa
03 cầu chì và vỏ cầu chì ống
- Module đồng hồ đo volt AC và Ampe AC
– Mặt module khắc nét chỉ dẫn bằng CNC
– Kiểu hộp module: hộp nhựa
– Trên mặt panel đã tích hợp các jack cắm 4mm chống giật tiêu chuẩn EC
Danh mục thiết bị
01 mặt phíp module hoặc mica
01 hộp nhựa
01 đồng hồ ampe xoay chiều
01 đồng hồ Von xoay chiều
- Module tải ( tải bóng đèn)
Sử dụng loại đèn sợi đốt 60W
Điện áp cấp 200-240VAC
Thiết bị có trên module
01 hộp nhựa
01 mặt phíp module hoặc mica
03 bộ đèn sợi đốt
01 bộ giắc cắm chống giật 4mm
03 bộ đèn sợi đốt
01 bộ giắc cắm chống giật 4mm
