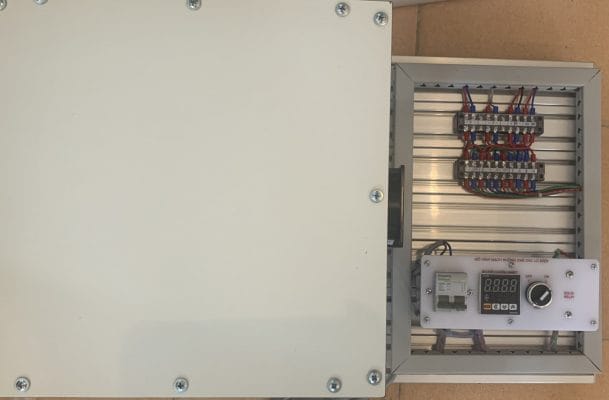

Model: V.E-MLN3
Hãng sản xuất: Vitechs.,JSC
Xuất xứ: Việt Nam
Thiết bị bao gồm:
- Khung mô hình
– Đế mô hình được làm ghép bằng nhôm định hình, có gắn chân cau su
– Có lắp tay cầm nhựa thuận tiện di chuyển
– Khung mô hình được làm bằng sắt sơn tĩnh điện
– Mặt mô hình được làm bằng phíp hoặc mica, gia công cnc sơ đồ chỉ dẫn
- Bộ điều khiển khống chế nhiệt độ
Phương pháp hiển thị : LED 7 đoạn 4 số
Phương thức điều khiển : Điều khiển ON / OFF, P, PI, PD, điều khiển PID
Loại ngõ vào : Thermocouple: K(CA), J(IC), E(CR), T(CC), B(PR), R(PR), S(PR), N(NN), C(TT), G(TT), L(IC), U(CC), Platinel II
RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω
Analog: 0-100mV, 0-5V, 1-5V, 0-10V
0-20mA, 4-20mA
Chu kỳ lấy mẫu : 50ms
Ngõ ra điều khiển 1 : SSR drive(11VDC) [ON/OFF, pha, chu kì]
Ngõ ra tùy chọn : Cảnh báo 1, Chuyển đổi(DC4-20mA)
Nguồn cấp : 100-240VAC~ 50/60Hz
- Bộ nguồn
– Đầu vào 220VAC
– Đầu ra 24VDC/5A
– Aptomat 10A
- Bộ tạo nhiệt
– Đèn sợi đốt
- quạt tản nhiệt
– Điện áp 220v
- Rơ le bán dẫn
- Phụ kiện thực hành
– dây jack cắm an toàn
Tính năng kỹ thuật:
– Tìm hiểu nguyên lý hoạt động của các thiết bị trong mô hình
– Thực hành đấu nối các thiết bị điều khiển nhiệt và thiết bị tạo nhiêt
– Thực hành cài đặt giá trị nhiệt của bộ điều khiển
